Estativa de Teto para UTI – Descritivo Técnico

Estrutura e Confecção

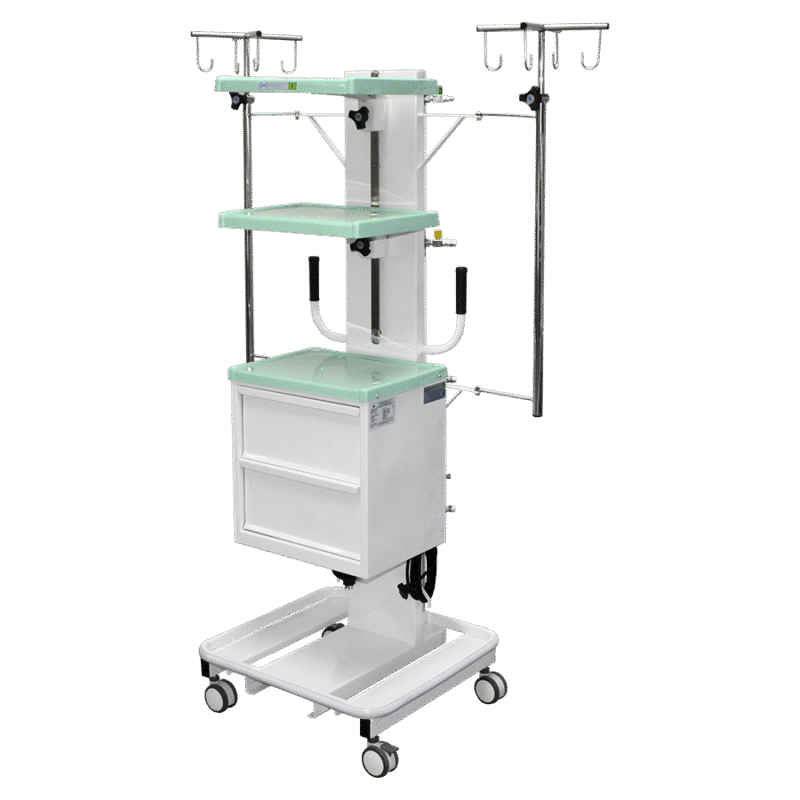

A Estativa de Teto para UTI BKST 003 é confeccionada em estrutura tubular de aço carbono 1020, reconhecido por sua resistência mecânica e confiabilidade em aplicações hospitalares. O acabamento é realizado em pintura eletrostática a pó, proporcionando excelente acabamento superficial, proteção contra oxidação e maior durabilidade.

A estrutura de alto reforço é projetada para suportar o uso contínuo em ambientes críticos, como unidades de terapia intensiva e salas cirúrgicas. O sistema de fixação ao teto é dotado de haste vertical com movimentos giratórios, permitindo giro quase completo sobre o eixo central (357º), o que garante flexibilidade de posicionamento e adequação às diferentes necessidades clínicas.

Prateleiras em Fiberglass

O equipamento é dotado de 03 prateleiras confeccionadas em fiberglass, material de alta resistência e durabilidade, com acabamento em gel coat isoftálico. As superfícies são lisas, não porosas, de fácil higienização e resistentes ao desgaste químico e mecânico.

• 01 prateleira fixa, posicionada sobre a gaveta, confeccionada em fiberglass com acabamento em gel coat.
• 02 prateleiras reguláveis em altura, ajustadas por guias em aço inoxidável AISI 304, que proporcionam firmeza e adequação às diferentes dimensões de monitores e aparelhos médicos.

As dimensões das prateleiras são: comprimento 440 mm, espessura 25 mm e largura 345 mm, assegurando espaço suficiente para acomodação de equipamentos essenciais.

Gaveta

A Estativa de Teto para UTI BKST 003 apresenta 01 gaveta deslizante, confeccionada em aço carbono com acabamento em pintura eletrostática a pó. O sistema de abertura é dotado de guias telescópicas, que garantem suavidade no manuseio e longa vida útil. A gaveta permite organização adequada de acessórios e instrumentos, mantendo o ambiente clínico funcional e seguro.

Suportes de Soro e Bombas de Infusão

O modelo é fornecido com 02 suportes de soro confeccionados em aço inoxidável AISI 304, cada um dotado de 04 ganchos. Os suportes possuem ajuste de altura e hastes receptoras especiais para fixação de bombas de infusão. A confecção em aço inoxidável assegura resistência à corrosão e durabilidade, enquanto o mecanismo de ajuste garante versatilidade e segurança na utilização.

Rede de Gases

A Estativa de Teto para UTI BKST 003 é dotada de 03 saídas com torneiras flexa, distribuídas da seguinte forma:

• 02 saídas para oxigênio, dotada de torneira flexa.
• 02 saídas para ar comprimido, dotadas de torneira flexa.
• 02 saídas para vácuo, dotadas de torneira flexa.

A rede interna de gases é confeccionada em tubos flexíveis de PU 6 mm, com pressão máxima de trabalho a 23ºC de 10 bar. As linhas são identificadas por cores padronizadas:

• Verde: Oxigênio.
• Amarelo: Ar Comprimido.
• Cinza: Vácuo.

Notas Técnicas

1. As conexões, tais como luvas, cotovelos e tês, são montadas com sistema de engate rápido, proporcionando eficácia sem apresentar vazamentos.
2. Cada saída do painel dispõe de conector para ligação à rede, com rosca 1/4” gás.

Rede Elétrica

A Estativa de Teto para UTI, modelo BKST 003, é fornecido com rede elétrica com 06 tomadas elétricas 20 aH (127 Volts ou 220 Volts). O sistema inclui interruptores de segurança para proteção dos equipamentos conectados.

A rede elétrica interna é confeccionada com fios flexíveis de 2,5 mm, garantindo segurança, confiabilidade e conformidade com normas técnicas aplicáveis. O projeto é adequado para suportar equipamentos eletromédicos de uso contínuo, assegurando desempenho essencial.

Ponto de Lógica

A estativa é fornecida com 01 ponto de lógica RJ 45, permitindo integração com sistemas de comunicação e monitoramento hospitalar. Este recurso assegura conectividade e suporte às demandas tecnológicas dos ambientes clínicos modernos.

Dimensões

• Comprimento da prateleira: 440 mm.
• Espessura: 25 mm.
• Largura: 345 mm.

As dimensões foram projetadas para garantir ergonomia, funcionalidade e adequação às necessidades hospitalares.

Considerações Técnicas

A Estativa de Teto Vertical Giratória BKST 003 é projetada para oferecer suporte seguro e eficiente em ambientes hospitalares, garantindo:

• Estrutura de alto reforço.
• Excelente acabamento.
• Mobilidade giratória com estabilidade.
• Integração elétrica e de gases.
• Facilidade de higienização.
• Longa vida útil.

Cada componente é confeccionado com materiais de alta qualidade, assegurando confiabilidade e desempenho essencial em situações críticas.

Certificação e Registro

As ESTATIVAS DE TETO PARA UTI BK HOSPITALAR possuem certificação INMETRO e Registro ANVISA sob a numeração 80825629017, e são fabricadas em conformidade com as seguintes normas:
ABNT NBR IEC 60601-1:2010 + Em1: 2016 – Equipamento eletromédicos – Parte 1: Requisitos gerais para segurança básica e desempenho essencial
ABNT NBR IEC 60601-1-6:2011+ Em1:2020 + Em2:2022 – Equipamento eletromédicos – Parte 1-6: Requisitos gerais para segurança básica e desempenho essencial – Norma colateral: Usabilidade
ABNT NBR IEC 60601-1-9:2010 + Em1:2014 + Em2:2022 – Equipamento eletromédicos – Parte 1-9: Prescrições gerais para segurança básica e desempenho essencial – Norma colateral: Prescrições para um projeto ecoresponsável

Modelo e Marca

• Modelo: BKST 003.
• Marca: BK ® Indústria Brasileira.
• Registro ANVISA: 80825620014.
